DY200横河涡街流量计

作者: 浏览量:398 来源: 时间:2021-09-16 10:17:56

信息摘要:

DY200-NBLAJ4-0D横河涡街流量计是经过现场检验的传感器和本体组件(已安装在260,000个YEWFLO单元中)与包含SSP(频谱信号处理)技术的独特数字电子元件有机结合的产物。即使在恶劣的工况条件下也可提供高精度和高稳定性。结合其高可靠性和鲁棒设计,它可以提高设备的效率从而降低运行成本。

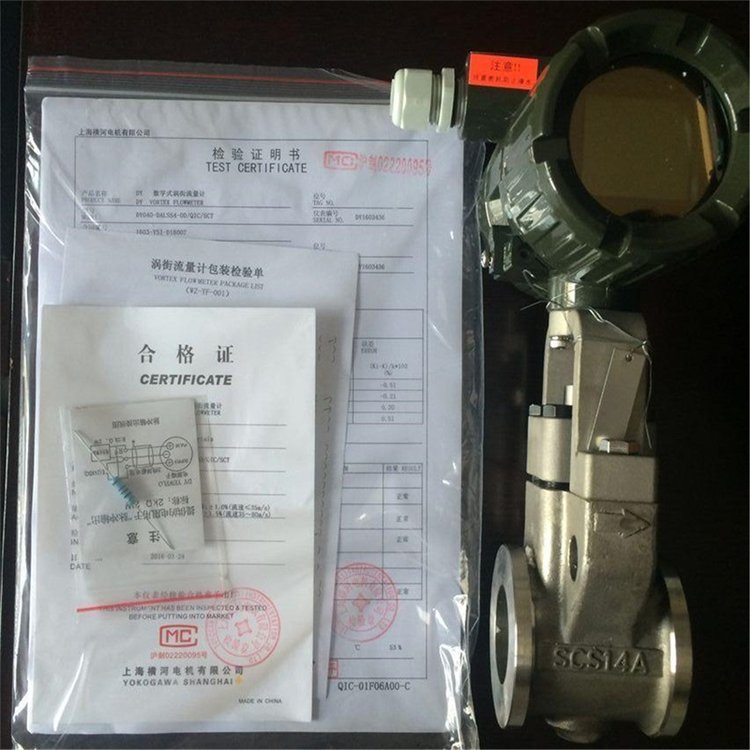

DY200-NBLAJ4-0D横河涡街流量计

是经过现场检验的传感器和本体组件(已安装在260,000个YEWFLO单元中)与包含SSP(频谱信号处理)技术的独特数字电子元件有机结合的产物。即使在恶劣的工况条件下也可提供高精度和高稳定性。结合其高可靠性和鲁棒设计,它可以提高设备的效率从而降低运行成本。是由经过现场考验的传感器和壳体组成,并应用了具有SSP(频谱信号处理)功能的数字电子技术。我们已有20多万台旋涡流量计的销售业绩,并且在此基础上开发了数字式旋涡流量计。即使是在苛刻的工况条件下,数字式旋涡流量计也具有高精度和高稳定性。由于可靠性强,设计合理,数字式旋涡流量计可提高设备的有效率,从而降低生产成本。


DY200-NBLAJ4-0D横河涡街流量计

流量计描述

产品特点:采用大型流量计采用大型CPLD集成电路,计量精度高,可靠性高,性能好,适用性好。每日、每月和每年流量的累积功能可记录头64天、头64个月、头5年的累积流量。效地克服管壁对超声波信号的衰减和粗糙的管道内表面对超声波信号的散射,从面减少超声波信号的能量消耗。

涡街流量计 73W DN50
[S] 测量管材质: 不锈钢 CF3M
[E] 过程连接: PN40, EN1092-1 (DIN 2501)
[4] DSC 传感器: 316L + 温度传感器, -200...+400oC/-330...+750oF
[A] DSC 传感器密封: Grafoil (石墨), -200..+400oC/-330...+750oF
[A] 标定: 3-点
[1] 附加测试, 证书: 基本型
[A] 认证: 非防爆场合



规格: digitalYEWFLO涡街流量计


标准型多变量型缩径型
型号DY涡街流量计选项代码: /MV选项代码: /R1, /R2
测量流体液体、气体、蒸汽(避免多相流和粘性流体)
公称通径15mm ∼ 300mm
(400mm: 特殊订货)
25mm ∼ 200mm25mm ∼ 200mm
精度液体: 读数的±1.0%(20000≤Re≤1000)
液体: 读数的±0.75%(D×1000≤Re)
液体: 读数的±1.0%
(20000≤Re≤1000)
气体、蒸汽: 读数的±1.0%(流速小于35m/s)
气体、蒸汽: 读数的±1.5%(流速35m/s~80m/s)
输出信号双重输出(可同时获得模拟和晶体管接点输出信号)
流体温度范围-29℃∼260℃(一般型)
-196℃∼100℃(低温型: 选购)
-29℃∼450℃(高温型: 选购)
工况压力范围-0.1MPa (-1kg/cm²)~法兰额定值
环境温度-29~85℃(一体型/无显示器)
-29~80℃(一体型/带显示器)
-29~85℃(分离型传感器)
-40~85℃(分离型转换器/无显示器)
-30~80℃(分离型转换器/带显示器)
环境湿度5~RH(不结露)
安装一体型和分离型传感器: 法兰安装或通过与管道相邻的法兰进行夹持安装
分离型转换器: 2-inch管安装
JIS10/20/40、ANSI150/300/600/900, JPI150/300/600, DIN PN10/16/25/40
电气连接JIS G1/2内螺纹,ANSI 1/2NPT内螺纹,ISO M20×1.5内螺纹
电气规格JIS隔爆型,FM防爆型/本安型
ATEX (CENELEC隔爆型/本安型/IEC type n)
CSA防爆型/本安型: 双密封
SAA隔爆型/本安型
材质壳体: SCS14A铸造不锈钢(equivalent to SUS316,CF8M)
涡街发生体: 双相不锈钢(可选: 防腐型)
密封垫圈: SUS316不锈钢表面涂覆特氟龙涂层
转换器外壳: 铝合金
应用标准*符合EMC标准:
EN61326-1 Class A,Table 2 (工业应用场合),EN61326-2-3
EN55011 Class A Group 1
*压力仪表指示:
注明机身标识号0038 H模件
